Un générateur de fréquence est un instrument électronique qui produit des signaux périodiques à une fréquence précise, exprimée en hertz. Son fonctionnement repose sur un oscillateur interne qui émet des ondes électriques — sinusoïdales, carrées ou triangulaires — selon le réglage choisi. Ces signaux servent à tester des composants, calibrer des appareils ou produire des sons à des fins thérapeutiques ou acoustiques. Cet article couvre les types d’appareils disponibles, leurs usages concrets et les options gratuites accessibles en ligne.
| Aspect | Détail |
|---|---|
| Unité de mesure | Hertz (Hz), kilohertz (kHz), mégahertz (MHz) |
| Formes d’ondes | Sinusoïdale, carrée, triangulaire, en dents de scie |
| Usage principal | Test électronique, acoustique, thérapie vibratoire |
| Options gratuites | Tone Generator, Audacity, NCH Tone Generator |
| Appareils physiques | Rigol DG1022Z, Siglent SDG1032X, Keysight 33500B |
| Fréquences audio | 20 Hz à 20 000 Hz |
| Fréquences RF | Jusqu’à plusieurs GHz selon le modèle |
- Un générateur de fréquence produit des signaux électriques périodiques à une fréquence précise.
- Il existe des versions logicielles gratuites accessibles directement en ligne.
- Les modèles physiques de référence incluent le Rigol DG1022Z et le Siglent SDG1032X.
- Les formes d’ondes varient selon l’application : sinusoïdale pour l’audio, carrée pour les tests numériques.
- Certains appareils DIY permettent de produire des signaux simples avec un Arduino ou un module XR2206.
Qu’est-ce qu’un générateur de fréquence ?
Un oscillateur de signal produit une tension qui varie de façon répétitive dans le temps. La fréquence correspond au nombre de cycles par seconde. À 440 Hz, on obtient par exemple la note La, référence universelle en musique. En électronique, ce type d’appareil sert à simuler un signal d’entrée pour tester le comportement d’un circuit sans avoir besoin d’une source réelle.
Les paramètres réglables incluent la fréquence de sortie, l’amplitude du signal (en volts), la forme d’onde et parfois la phase. Les modèles modernes intègrent un écran numérique et des interfaces USB ou LAN pour piloter l’appareil depuis un ordinateur.
Quels sont les différents types de générateurs de fréquence ?
Trois grandes catégories existent, chacune adaptée à des contextes différents.
Les générateurs de fonctions produisent plusieurs formes d’ondes et couvrent des plages allant de quelques hertz à plusieurs mégahertz. Ils constituent la solution la plus polyvalente pour un laboratoire ou un atelier d’électronique.
Les générateurs RF (radiofréquences) montent bien au-delà du mégahertz, jusqu’au gigahertz. Ils s’utilisent pour tester des antennes, des amplificateurs ou des composants haute fréquence comme dans les systèmes Wi-Fi ou Bluetooth.
Les générateurs arbitraires permettent de créer des formes d’ondes personnalisées, programmées par l’utilisateur. Le Keysight 33500B en est un exemple représentatif : il propose une bande passante de 20 MHz et une résolution de 1 µHz.
À quoi sert un générateur de fréquence concrètement ?
Les applications sont nombreuses et couvrent des domaines très différents.
En électronique et instrumentation, il sert à vérifier la réponse en fréquence d’un filtre, tester un amplificateur audio ou synchroniser des circuits numériques. Un technicien peut injecter un signal sinusoïdal de 1 kHz pour mesurer le gain d’un amplificateur opérationnel.
En acoustique, les ingénieurs du son utilisent des tonalités pures pour tester l’isolation phonique d’une salle ou calibrer des microphones. La fréquence de 1000 Hz est souvent choisie comme référence pour les mesures en décibels.
Dans le domaine du bien-être vibratoire, certains praticiens utilisent des fréquences sonores spécifiques, comme 432 Hz ou 528 Hz, pour des séances de relaxation. Ces usages restent en dehors du cadre médical validé, mais ils représentent une part non négligeable du public qui recherche ce type d’outil.

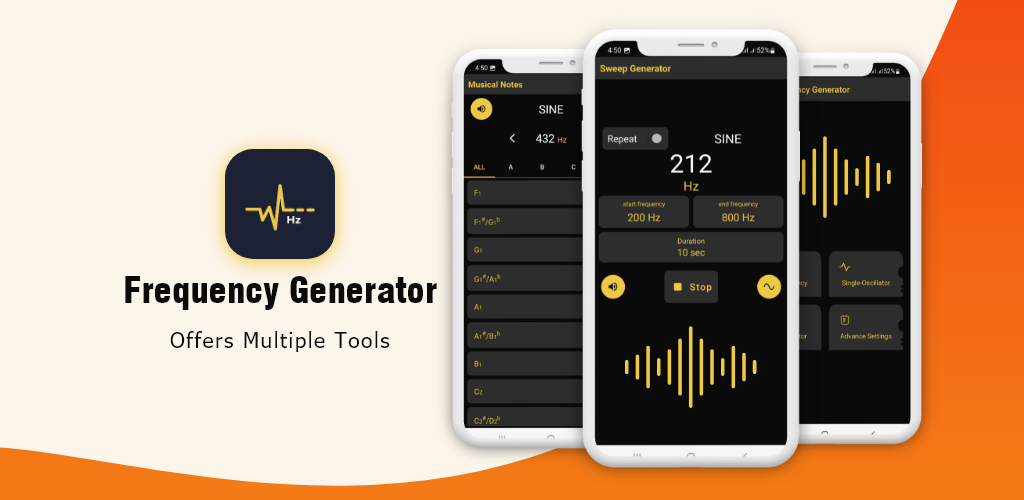

Comment utiliser un générateur de fréquence en ligne gratuitement ?
Plusieurs outils fonctionnent directement depuis un navigateur, sans installation. Voici les plus utilisés.
Tone Generator (onlinetonegenerator.com) permet de choisir une fréquence entre 1 Hz et 20 000 Hz, de sélectionner la forme d’onde et de régler le volume. L’interface est simple et fonctionne sur mobile comme sur ordinateur.
Audacity est un logiciel audio gratuit (Windows, macOS, Linux) qui intègre un générateur de tonalités accessible via le menu « Générer ». Il permet de créer des signaux sinusoïdaux, carrés ou triangulaires et de les exporter en fichier audio.
NCH Tone Generator propose une version gratuite pour Windows avec des options plus avancées, notamment la génération de fréquences binaurales.
Quels sont les meilleurs générateurs de fréquence physiques du marché ?
| Modèle | Bande passante | Points forts |
|---|---|---|
| Rigol DG1022Z | 25 MHz | Rapport qualité/prix, interface intuitive |
| Siglent SDG1032X | 30 MHz | Double canal, connectivité LAN |
| Keysight 33500B | 20 MHz | Haute précision, ondes arbitraires |
| Feeltech FY6900 | 60 MHz | Bon marché, adapté aux débutants |
Le Rigol DG1022Z est souvent recommandé pour débuter en laboratoire : il coûte environ 300 € et offre deux canaux indépendants. Le Siglent SDG1032X monte à 30 MHz avec une résolution de 1 µHz, ce qui le rend adapté à des mesures plus précises.
Comment fabriquer soi-même un générateur de fréquence ?
La conception d’un oscillateur DIY repose généralement sur deux approches. La première utilise un circuit intégré XR2206, capable de produire des signaux sinusoïdaux et carrés jusqu’à 1 MHz pour moins de 15 €. Des kits complets sont disponibles sur AliExpress ou Amazon avec schéma de montage inclus.
La seconde approche utilise un Arduino Uno avec une librairie comme TimerOne. Le microcontrôleur génère un signal carré dont la fréquence est programmable via code. Cette solution convient pour des fréquences basses, jusqu’à quelques dizaines de kilohertz.
Quelles sont les fréquences couramment utilisées selon les applications ?
| Application | Fréquence typique |
|---|---|
| Calibration audio | 1 000 Hz |
| Test de tweeter | 10 000 Hz |
| Fréquence de relaxation | 432 Hz, 528 Hz |
| Test d’enceintes basses | 40 à 80 Hz |
| Horloge microcontrôleur | 1 MHz à 100 MHz |
| Signal de référence RF | 10 MHz |
Les fréquences audio couvrent la plage de 20 Hz à 20 kHz, correspondant à l’audition humaine. En dehors de cette plage, on parle d’infrasons (en dessous) ou d’ultrasons (au-dessus), utilisés dans des contextes médicaux ou industriels.
